Teollisuuden taiteen mestariteos: Sisäinen katsaus Puhua: n uuteen koukkutyyppiseen laukauspuhalluskoneeseen RAW Finish -sivustolla

- 2025-04-02-

Upota YouTube -videot

Mekaanisen estetiikan lopullinen esitys

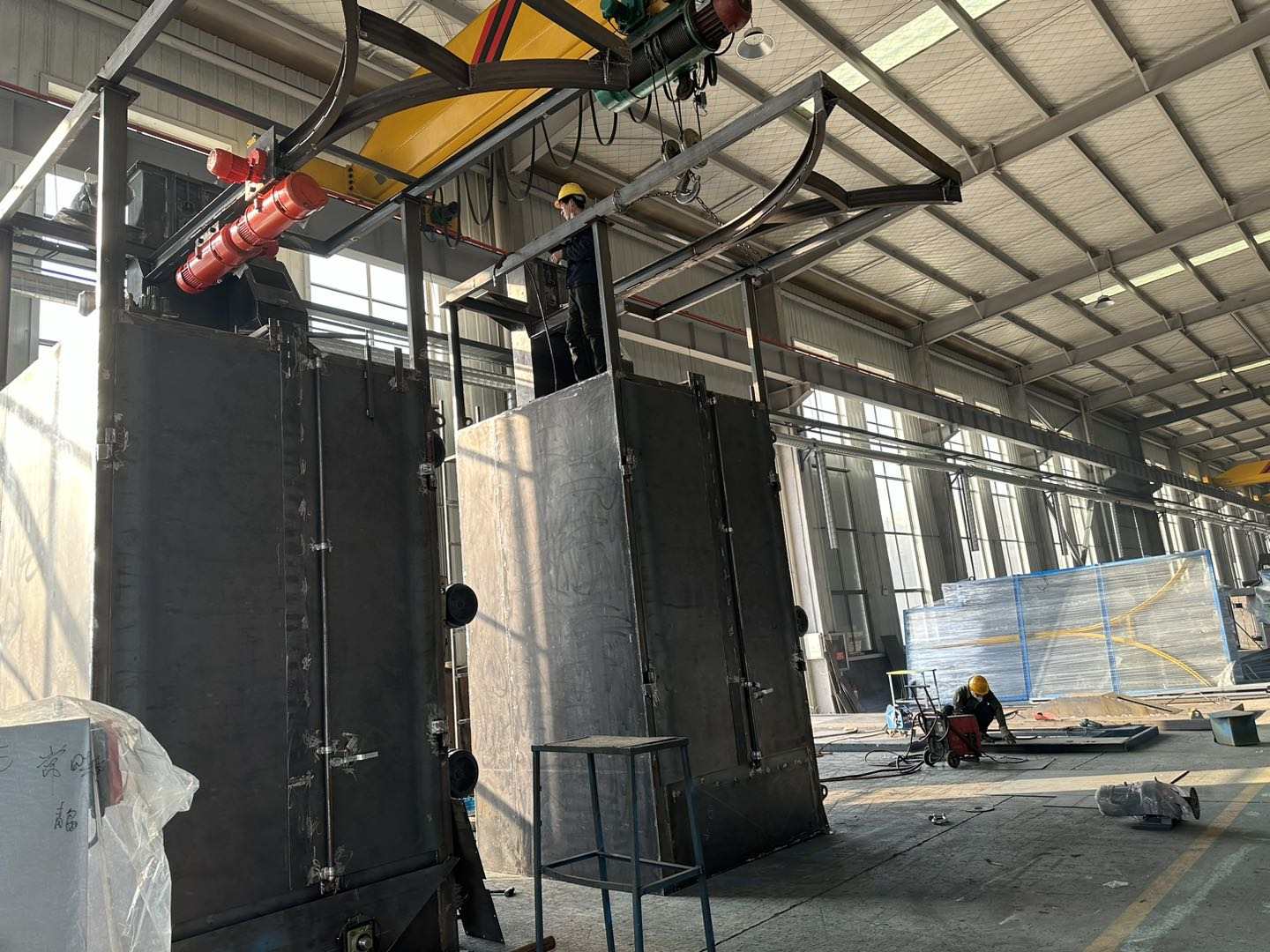

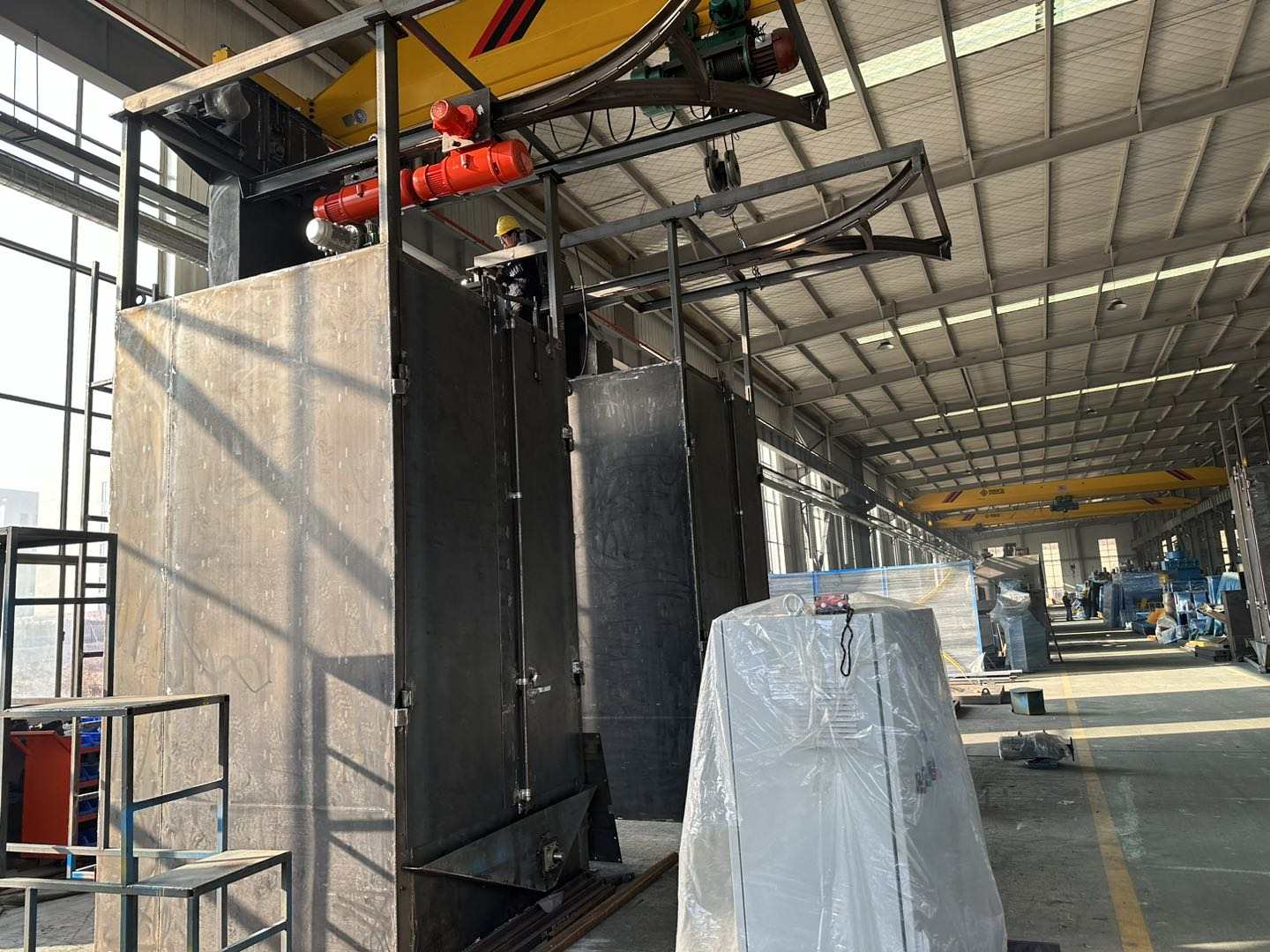

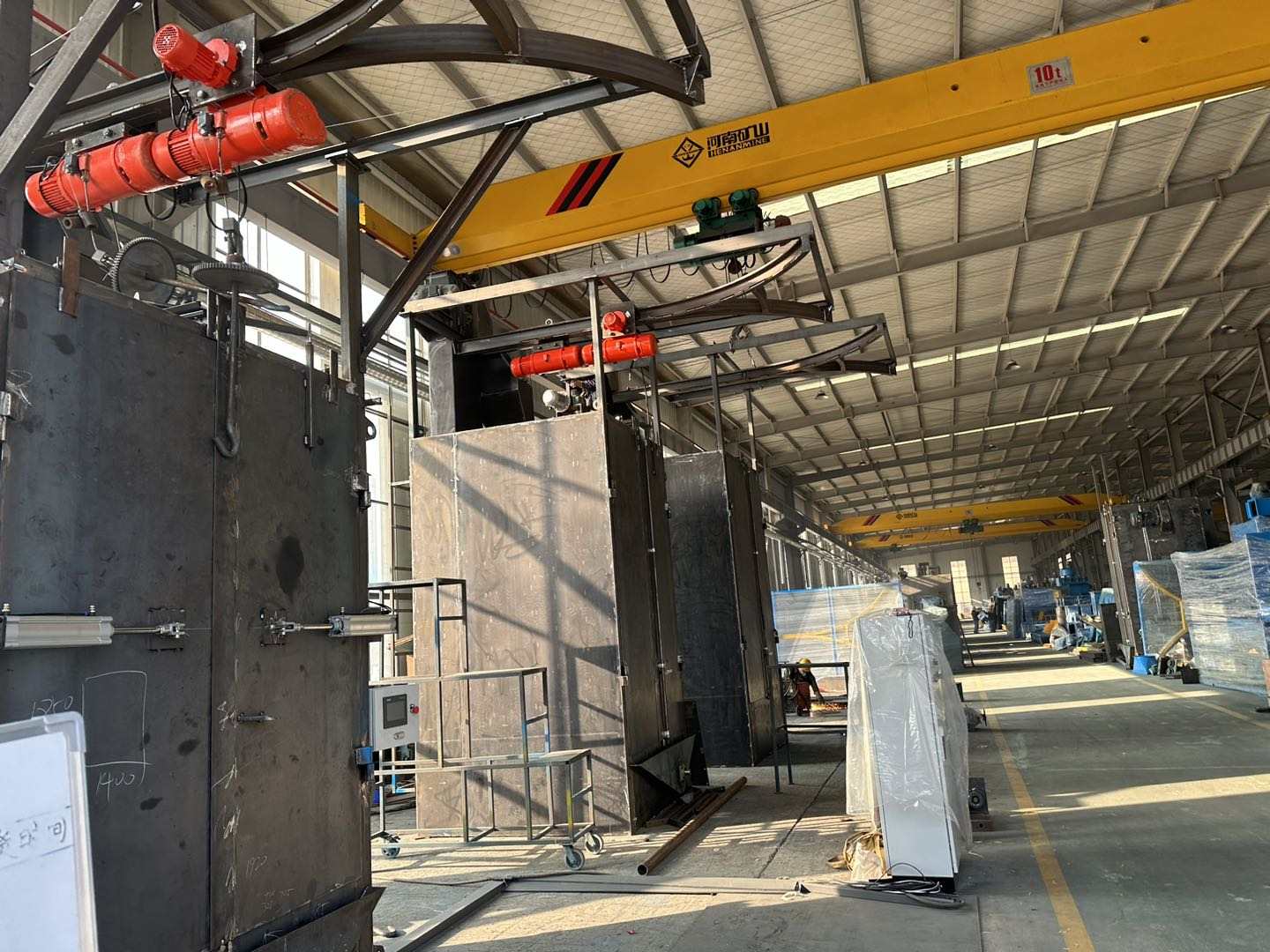

Qingdao puHuan raskaan teollisuuden nykyaikaisessa tuotantopajassa, viimeisinHook-tyyppinen laukauspuhalluskoneodottaa lopullista pintakäsittelyä alkuperäisessä metallitilassa. Tämä maalaamaton "paljain metalli" -valtio tarjoaa meille harvinaisen mahdollisuuden arvostaa suoraan huippuluokan teollisuuslaitteiden tarkkaa rakennetta ja erinomaista työtä. Jokaisesta hitsatuista saumasta jokaiseen koneistettuun pintaan näillä laitteilla on hämmästyttävää mekaanista kauneutta.

Tarkkuuden valmistuksen visuaalinen juhla


Kun tarkastellaan tarkkaan näitä maalaamattomia laitteita, voit nähdä:


Pintakäsittelyprosessi


Hiekkapuhdistuksen esikäsittelyn jälkeen kaikkien suurten rakenteellisten osien pinnan karheus hallitaan tiukasti RA12,5 μm: n sisällä


Keskeiset kuormitusosat omaksuvat kaksipuolisen hitsaustekniikan, ja hitsit testataan ultraäänivirheen havaitsemisella 100%: n läpäisyasteella


Valukkeiden ja ei-standardien koneistettujen osien pinta-ala on ▽ 4 -tason standardi


Toleranssinhallintajärjestelmä


Koukun pyörivän akselin koaksiaalisuusvirhe on ≤0,03 mm/m


Laukauksen räjäytyskoneen juoksupyörän dynaaminen tasapainon tarkkuus on G2.5 -taso, ja jäännöstasapaino on <1G · cm


Täydellinen konekokoonpano sen jälkeen kunkin liikkuvan osan puhdistusta ohjataan alueella 0,05-0,1 mm


Tekninen parametrin kohokohdat



Suurin työkappaleen koko: halkaisija 2,5 m × pituus 6 m


Ammuspuhalluskyky: 600 kg/min (säädettävä)


Pölynpoistotehokkuus: ≥99,8%


Laitteiden melu: ≤82 dB (A) (mitattu 1 metrin päässä laitteista)


Asiantuntijan näkökulma

"Taloteollisuuslaitteiden tarkkailu maalaamattomassa valtiossa on kuin keskeneräisen veistoksen ihaileminen", sanoi Qingdao puHuan raskaan teollisuuden pääinsinööri. "Jokainen yksityiskohta heijastaa suoraan valmistajan käsityötaitoa ja laatutietoisuutta. Tämän erän esittelemä prosessointitarkkuus ja kokoonpanolaatu edustaa viimeisintä huippuluokan laitteiden valmistuksen tasoa Kiinassa."


Haluatko saada kokoelman teräväpiirtokuvia ja yksityiskohtaisia ​​teknisiä eritelmiä tästä erästä Hook-tyyppisiä laukauspuhalluskoneita maalaamattomassa tilassa? Ota nyt yhteyttä myyntiinsinööriimme tai käy virallisella verkkosivustolla saadaksesi 360 asteen panoraamanäytön.



Rakennesuunnittelun yksityiskohdat


Modulaarisen suunnittelukonseptin omaksuminen jokainen toiminnallinen yksikkö voidaan purkaa ja ylläpitää itsenäisesti


Kaikkia sisäisiä johdotuksia hallinnoivat ilmailuluokan johtosarjat, siistit ja järjestäytyneet


Hydraulinen putkilinja on valmistettu 304 ruostumattomasta teräksestä, ja taivutussäde on tasaisesti 3 -kertainen putken halkaisija
